موازی و سری کردن پنل خورشیدی

lazy

وقتی نوبت به اتصال پنل‌های خورشیدی می‌رسد، انتخاب بین اتصال سری یا موازی یکی از مهم‌ترین تصمیماتی است که می‌تواند به طور قابل توجهی بر عملکرد و بهره‌وری سیستم خورشیدی شما تأثیر بگذارد. مشابه تصمیم‌گیری‌های علمی اولیه مانند ولتا، که باید بین افزایش ولتاژ یا جریان یکی را انتخاب می‌کرد، در اینجا نیز شما باید بدانید که هر کدام از این روش‌ها چه مزایا و معایبی دارند.

در این مقاله، به بررسی اتصال سری و موازی پرداخته و مزایا و معایب هر کدام را بررسی می‌کنیم تا به شما کمک کنیم بهترین تنظیمات را برای پروژه خورشیدی خود انتخاب کنید.

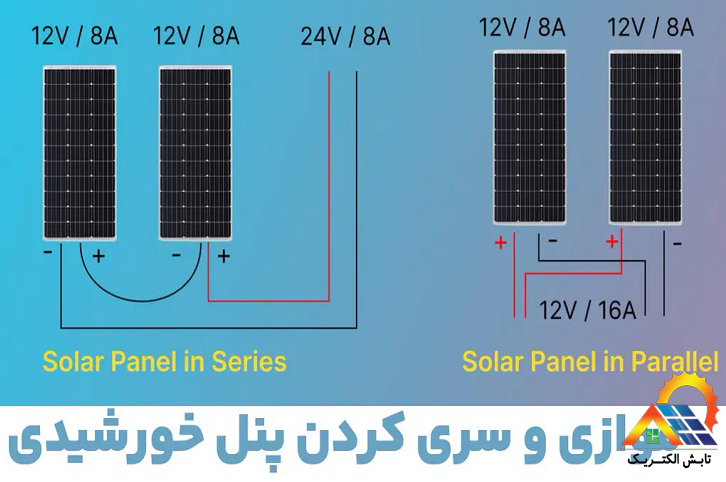

تفاوت بین اتصال پنل‌های خورشیدی به صورت سری یا موازی

اتصال پنل‌های خورشیدی به دو روش سری و موازی از نظر تأثیر بر ولتاژ و جریان تفاوت‌های اساسی دارند. در اتصال سری، ولتاژ افزایش می‌یابد و جریان ثابت می‌ماند، که برای مسیرهای طولانی سیم‌کشی و برخی اینورترها مفید است. در اتصال موازی، ولتاژ ثابت می‌ماند اما جریان افزایش پیدا می‌کند، که برای نیازهای جریان بالاتر و شرایط سایه‌زنی جزئی مناسب است. این تفاوت‌ها می‌توانند تأثیر زیادی بر بهره‌وری و عملکرد سیستم خورشیدی شما داشته باشند. انتخاب بین این دو روش به عواملی مانند نیازهای اینورتر، چیدمان پنل‌ها و شرایط سایه‌زنی در محل نصب بستگی دارد.

اتصال پنل‌های خورشیدی به صورت سری

در اتصال سری، پنل‌های خورشیدی به شکل یک زنجیره به هم متصل می‌شوند. ترمینال مثبت یک پنل به ترمینال منفی پنل بعدی وصل می‌شود و یک مسیر الکتریکی پیوسته ایجاد می‌کند. هدف اصلی اتصال سری، افزایش ولتاژ کلی سیستم است، در حالی که جریان ثابت می‌ماند.

نحوه عملکرد پنل‌های خورشیدی در اتصال سری:

  • ولتاژ: در اتصال سری، ولتاژ هر پنل به ولتاژ پنل بعدی اضافه می‌شود. به عنوان مثال، اگر سه پنل هر کدام 30 ولت تولید کنند، ولتاژ کل سیستم 90 ولت خواهد بود (30V + 30V + 30V). این افزایش ولتاژ به سیستم اجازه می‌دهد تا برای برخی انواع اینورترها یا برای کاهش افت ولتاژ در مسیرهای طولانی سیم‌کشی، کارایی بهتری داشته باشد.
  • جریان: جریان در اتصال سری ثابت می‌ماند و برابر با جریان یک پنل است. با این حال، باید توجه داشت که عملکرد کلی جریان به ضعیف‌ترین پنل بستگی دارد؛ یعنی اگر یکی از پنل‌ها به دلیل سایه‌زنی یا خرابی دچار افت جریان شود، این کاهش جریان بر کل سیستم تأثیر می‌گذارد.
1

اتصال پنل‌های خورشیدی به صورت موازی

در اتصال موازی، تمامی ترمینال‌های مثبت پنل‌ها به یکدیگر و تمامی ترمینال‌های منفی نیز به یکدیگر متصل می‌شوند. این روش تفاوت قابل توجهی با اتصال سری دارد، زیرا هدف اصلی آن افزایش جریان است در حالی که ولتاژ ثابت می‌ماند.

نحوه عملکرد پنل‌های خورشیدی در اتصال موازی:

  • ولتاژ: در اتصال موازی، ولتاژ ثابت می‌ماند و برابر با ولتاژ یک پنل است. به عنوان مثال، اگر سه پنل هر کدام 30 ولت تولید کنند، ولتاژ کل سیستم همچنان 30 ولت باقی می‌ماند. این ویژگی برای سیستم‌هایی که نیاز به ولتاژ پایدار دارند، مناسب است.
  • جریان: در این نوع اتصال، جریان هر پنل به جریان کل سیستم اضافه می‌شود. اگر هر پنل 10 آمپر جریان تولید کند، جریان کل سیستم برابر با 30 آمپر خواهد بود (10A + 10A + 10A). این افزایش جریان برای سیستم‌هایی که به آمپراژ بالاتر نیاز دارند، مفید است.
2

مقایسه اتصال سری و موازی: کدام بهتر است؟

انتخاب بین اتصال سری و موازی بستگی به چندین عامل دارد که عملکرد سیستم خورشیدی را تحت تأثیر قرار می‌دهند. هر روش مزایا و معایب خاص خود را دارد:

مزایا و معایب اتصال سری:

مزایا:

  • ولتاژ بالاتر: اتصال سری باعث افزایش ولتاژ سیستم می‌شود که برای کاهش افت توان در مسیرهای طولانی سیم‌کشی مفید است.
  • کارایی بیشتر با کنترلر شارژ MPPT: کنترلرهای شارژ MPPT با ولتاژ‌های بالاتر بهتر عمل می‌کنند و این می‌تواند کارایی سیستم را افزایش دهد.
  • سیم‌کشی ساده‌تر: به دلیل نیاز به ولتاژ بالاتر، از کابل‌های نازک‌تر می‌توان استفاده کرد که هزینه‌های سیم‌کشی را کاهش می‌دهد.

معایب:

  • حساسیت به سایه‌: اگر حتی یک پنل در یک زنجیره سری دچار سایه‌زنی شود، عملکرد کل سیستم کاهش می‌یابد.
  • کاهش انعطاف‌پذیری: ولتاژ خروجی باید با نیازهای اینورتر یا باتری مطابقت داشته باشد که می‌تواند طراحی و گسترش سیستم را محدود کند.

مزایا و معایب اتصال موازی:

مزایا:

  • مقاومت در برابر سایه‌زنی: در اتصال موازی، سایه‌زنی روی یک پنل تأثیر کمتری بر عملکرد سایر پنل‌ها دارد.
  • ولتاژ پایدار: ولتاژ ثابت در سیستم موازی، تطابق بهتری با نیازهای بسیاری از اینورترها و باتری‌ها دارد.
  • افزایش پایداری سیستم: در صورت خرابی یک پنل، سایر پنل‌ها همچنان به تولید انرژی ادامه می‌دهند.

معایب:

  • جریان بالاتر: افزایش جریان نیاز به کابل‌های ضخیم‌تر و تجهیزات با ظرفیت بیشتر دارد که می‌تواند هزینه نصب را افزایش دهد.
  • افت ولتاژ در مسیرهای طولانی: در سیستم‌های موازی، جریان بالا ممکن است منجر به افت ولتاژ شود که می‌تواند بهره‌وری سیستم را کاهش دهد.

سری یا موازی: کدام مناسب شماست؟

برای اینکه بدانید پنل‌های خورشیدی خود را به صورت سری یا موازی متصل کنید، باید چند عامل مهم را در نظر بگیرید:

  1. نیازهای ولتاژ سیستم
    در سیستم‌هایی که نیاز به ولتاژ بالاتری دارند، مانند سیستم‌هایی با کنترلر شارژ MPPT، اتصال سری معمولاً گزینه بهتری است. سیستم‌های با ولتاژ بالاتر می‌توانند بهره‌وری بیشتری داشته و مدیریت آن‌ها در مسافت‌های طولانی آسان‌تر باشد.
  2. شرایط سایه‌زنی
    اگر محل نصب سیستم شما در معرض سایه‌زنی قرار دارد، اتصال موازی اغلب انتخاب بهتری است. سیستم‌های موازی تضمین می‌کنند که سایه‌زنی روی یک پنل، خروجی کلی سیستم را به شدت کاهش ندهد و عملکرد سیستم در شرایط متغیر قابل اعتمادتر باشد.
  3. سازگاری تجهیزات
    اطمینان حاصل کنید که اینورتر، باتری و سایر تجهیزات سیستم شما با ولتاژ و جریان انتخابی شما سازگار هستند. بسیاری از اینورترهای متصل به شبکه نیاز به ولتاژهای بالاتر دارند، که اتصال سری را ترجیح می‌دهد. در حالی که برخی سیستم‌های خارج از شبکه ممکن است از مقاومت در برابر سایه‌زنی و پایداری سیستم‌های موازی بهره‌مند شوند.

سوالات متداول درباره اتصال سری و موازی

  1. آیا می‌توان پنل‌های خورشیدی را به صورت ترکیبی از سری و موازی متصل کرد؟
    بله، شما می‌توانید از ترکیبی به نام سری-موازی استفاده کنید. این روش، مزایای هر دو نوع اتصال را با هم ترکیب می‌کند و موجب افزایش همزمان ولتاژ و جریان می‌شود. برای بهینه‌سازی این نوع پیکربندی، اطمینان حاصل کنید که تمامی پنل‌ها دارای ویژگی‌های الکتریکی مشابهی هستند. مشاوره با یک متخصص خورشیدی می‌تواند به طراحی بهترین پیکربندی سری-موازی برای سیستم شما کمک کند.
  2. آیا پنل‌های خورشیدی 12 ولت را باید به صورت سری یا موازی متصل کرد؟
    پنل‌های خورشیدی 12 ولت را بسته به نیاز سیستم خود می‌توانید به صورت سری یا موازی متصل کنید. برای سیستم‌هایی که به ولتاژ بالاتر نیاز دارند، آن‌ها را به صورت سری متصل کنید تا ولتاژ کلی افزایش یابد. برای افزایش جریان و بهبود عملکرد در شرایط سایه‌زنی، آن‌ها را به صورت موازی متصل کنید. نیازهای انرژی، مشخصات اینورتر و شرایط سایه‌زنی شما تعیین‌کننده بهترین پیکربندی خواهد بود.
  3. آیا می‌توان پنل‌های خورشیدی بیشتری به یک سیستم موجود اضافه کرد؟
    بله، شما می‌توانید پنل‌های بیشتری به یک سیستم موجود اضافه کنید. فقط باید مطمئن شوید که این پنل‌ها با اینورتر و باتری فعلی شما سازگار هستند. اگر سیستم فعلی به صورت سری متصل است، ممکن است نیاز به تنظیم ولتاژ و جریان برای هماهنگی با پنل‌های جدید داشته باشید. برای یکپارچه‌سازی بدون مشکل و بهینه‌سازی عملکرد سیستم، با یک متخصص خورشیدی مشورت کنید.
  4. آیا پنل‌های خورشیدی در اتصال سری یا موازی سریع‌تر شارژ می‌شوند؟
    پنل‌های خورشیدی لزوماً در هیچ یک از اتصال‌های سری یا موازی سریع‌تر شارژ نمی‌شوند؛ این موضوع به پیکربندی سیستم و شرایط محیطی بستگی دارد. اتصال سری ولتاژ را افزایش می‌دهد که می‌تواند برای مسافت‌های طولانی بهره‌وری بیشتری داشته باشد، در حالی که اتصال موازی جریان را افزایش می‌دهد که برای شرایط سایه‌زنی مفیدتر است. سرعت شارژ تحت تأثیر طراحی کلی سیستم و سازگاری تجهیزات است.

نتیجه‌گیری: کدام یک برای شما مناسب است؟

انتخاب بین اتصال سری یا موازی به نیازهای خاص شما بستگی دارد. اگر سیستم شما نیاز به ولتاژ بالا و کاهش افت ولتاژ در مسیرهای طولانی دارد، اتصال سری انتخاب بهتری خواهد بود. اما اگر محل نصب شما در معرض سایه‌زنی است و به جریان بالاتر نیاز دارید، اتصال موازی گزینه مناسبی خواهد بود.
